2A超級電容器充電器平衡和保護便攜式應用中的超級電容器
充電電流曲線 (通常) 模式
當 FB 引腳短路到輸入電壓 VIN 時，LTC4425 進入充電電流曲線模式。在這種工作模式時，恒定電壓放大器從內部禁止，但是充電電流仍然通過外部 RPROG 電阻器設定。如果輸入至輸出電壓差 (VIN – VOUT) 超過 750mV，那么充電器提供的電流是設定充電電流的 1/10， 以限制芯片內的功耗。當 VOUT 在 250mV 以內或較接近 VIN 時，隨著這個電壓差從 750mV 開始下降，充電電流線性增大至其滿設定值。當 VOUT 進一步上升時，充電器 FET 兩端的電壓變得太低，以至于無法支持滿充電電流。因此充電電流逐步降低，充電器 FET 進入三極管 (符合歐姆定律的) 工作區 (參見圖 3)。既然充電器 FET RDS(ON) 近似為 50mΩ，那么在設定充電電流為 2A 時，FET 將進入符合歐姆定律歐姆的 (三極管) 區，且當 VOUT 與 VIN 相差約100mV 以內時，充電電流將開始下降。

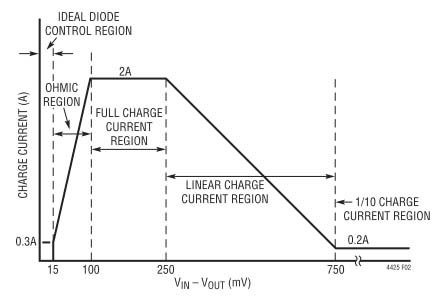

圖 3：LTC4425 充電電流與電壓差
IDEAL DIODE CONTROL REGION：理想二極管控制區
CHARGE CURRENT：充電電流
OHMIC REGION：符合歐姆定律的的區域
FULL CHARGE CURRENT REGION：滿充電電流區
LINEAR CHARGE CURRENT REGION：線性充電電流區
1/10 CHARGE CURRENT REGION：1/10 充電電流區
