低功率反激式轉換器不再需要光耦合器
多種 DC/DC 轉換器應用都需要隔離式輸出，而不僅是電信和數據通信應用有 48V 隔離要求。對于那些需要針對噪聲輸入電壓 (例如：汽車電池、中間總線和工業輸入) 的接地隔離之噪聲敏感型器件而言，隔離可以說是必不可少的。顯示器、可編程邏輯控制器、GPS 系統和一些醫療監視設備可能都會受到帶噪聲的總線電壓的負面影響。
反激式轉換器廣泛用于隔離式 DC/DC 應用，但是反激式轉換器未必是設計師的首選。電源設計師勉強選擇反激式轉換器的原因是，不得不滿足較低功率的隔離要求，而不是因為反激式轉換器更易于設計。反激式轉換器需要將大量時間用在變壓器的設計上，而現成有售的變壓器通�？蛇x范圍有限，而且有可能需要定制變壓器，這使變壓器設計這個任務進一步復雜化了。此外，反激式轉換器還存在穩定性問題 (由于控制環路中眾所周知的右半平面零點所致)，而光耦合器的傳播延遲、老化和增益變化將使該問題進一步地復雜化。凌力爾特公司推出的 LT3574 隔離式單片反激式轉換器就解決了很多這類反激式轉換器的設計難題。
首先，LT3574 無需光耦合器、外部 MOSFET 和副端基準電壓，也無需電源變壓器額外提供第三個繞組，同時僅用一個必須跨隔離勢壘的組件，就能保持主端和副端隔離。LT3574 有一個內置 0.65A、60V NPN 電源開關，可從一個范圍為 3V 至 40V 的輸入電壓提供高達 3W 的輸出功率，并采用了一個能通過主端反激開關節點波形檢測輸出電壓的主端檢測電路。在開關關斷時，輸出二極管向輸出提供電流，輸出電壓反射到反激式變壓器的主端。開關節點電壓的幅度是輸入電壓和反射的輸出電壓之和，LT3574 能重建該開關節點電壓。在整個線電壓輸入范圍、整個溫度范圍以及 2% 至 100% 的負載范圍內，這種輸出電壓反饋方法可產生好于 ±5% 的總調節誤差。圖 1 顯示了一個利用 LT3574 實現反激式轉換器的原理圖。

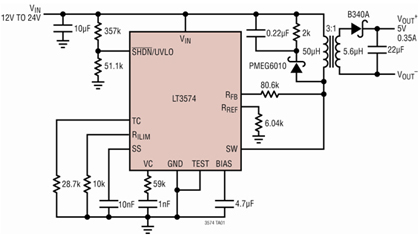

圖 1：采用主端輸出電壓檢測的反激式轉換器
LT3574 運用邊界模式工作進一步簡化了系統設計，減小了轉換器尺寸并改進了負載調節。LT3574 反激式轉換器在副端電流降至零時，立即接通內部開關，而當開關電流達到預定義的電流限制時，則斷開。因此，該器件工作時，總是處于連續傳導模式 (CCM) 和斷續傳導模式 (DCM) 的轉換之中，這種工作方式常稱為邊界模式或關鍵傳導模式。其他特點包括可編程軟啟動、可調電流限制、欠壓閉鎖和溫度補償。變壓器匝數比和兩個連接到 RFB 及 RREF 引腳的外部電阻器設定輸出電壓。LT3574 所采用的是 MSOP-16 封裝。
主端輸出電壓檢測
隔離式轉換器的輸出電壓檢測通常需要光耦合器和副端基準電壓。光耦合器通過光鏈路發送輸出電壓反饋信號，同時維持隔離勢壘。不過，光耦合器的傳輸比隨溫度和老化而變化，從而降低了準確度。光耦合器還引入傳輸延遲，從而導致較慢的瞬態響應，而不同器件的瞬態響應之間有可能呈非線性，這還可能導致一個設計在不同的電路實現中顯示不同的特性。運用額外的變壓器繞組而不是光耦合器實現電壓反饋的反激式設計還可以用來閉合反饋環路。不過，這種額外的變壓器繞組可能增大變壓器的尺寸和成本。
LT3574 在變壓器的主端檢測輸出電壓，因而無需光耦合器或額外的變壓器繞組。如圖 2所示，當功率晶體管關斷時，在主端開關節點波形處可以準確測量輸出電壓，其中 N 是變壓器的匝數比，VIN 是輸入電壓，VC 是最大箝位電壓。
圖 2：典型的開關節點波形
以邊界模式工作可減小轉換器尺寸并改進調節
邊界模式控制采用的是可變頻率電流模式開關電路。當內部電源開關接通時，變壓器電流增大，直至達到預置電流限制的設定點為止。SW 引腳上的電壓上升至：輸出電壓除以副端至主端變壓器匝數比 + 輸入電壓。當通過二極管的副端電流降至零時，SW 引腳電壓降至低于VIN 。內部 DCM 比較器檢測這個事件，并再次接通開關，重復這個周期。
在每個周期的末端，邊界模式工作使副端電流回到零，引起寄生電阻壓降，但不引起負載調節誤差。此外，主端反激開關總是在零電流時接通，輸出二極管沒有反向恢復損耗。這種功耗的減少使得反激式轉換器能夠在一個相對較高的開關頻率下運作，這反過來又縮減了變壓器的尺寸 (相比于較低頻率的替代設計方案)。圖 3 顯示 SW 電壓和電流以及輸出二極管中的電流。
圖 3：邊界模式工作時反激式轉換器波形
