該項目的基本思路是創建一個能夠進行現場操作的小型機器人，甚至是一個基于微控制器的非常簡單的BBS(公告板系統)。這個項目也在github上(跟蹤更新)

我們需要：

?meshtastic radio(我使用的是XIAO ESP32S3 & Wio-SX1262 meshtastic & LoRa套件)

?第二個發送數據的無線電(與手機配對)我將使用Seeed的T1000E

?一個微控制器(我使用另一個小ESP32S3接收來自Meshtastic Radio的protobuf數據并做事情)

?電壓變換器

?一個開關

軟件方面，我們使用：

?神奇的網頁閃光器

?meshtastic控制臺

?帶有ESP32內核的Arduino IDE

?Meshtastic的Arduino Protobuf庫

1)閃爍無線電n°1

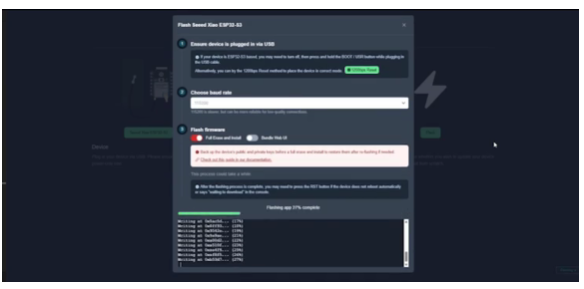

訪問meshtastic web flash并按照說明操作。

2)配置無線

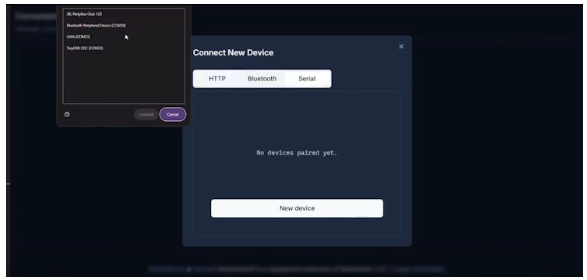

雖然你可以繼續使用Android或iOS應用程序，但我將堅持使用meshtastic主機。我們將定義它的串行引腳(基于Xiao的引腳映射)并啟用protobuf通信。

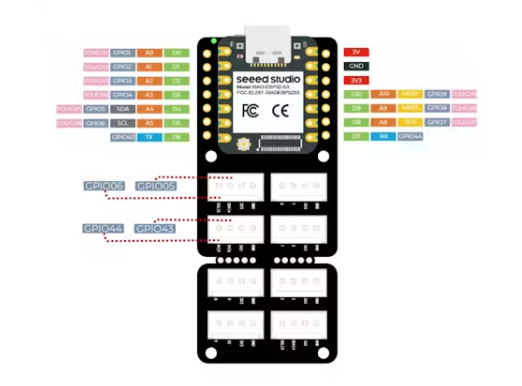

由于我使用的是Xiao Grove Shields，我也分享了這個有用的引腳映射圖像。

重要提示：當您參考Meshtastic設置中的引腳時，請始終參考ESP32S3命名(GPIO01, GIPO02， GPIO44等…)，當使用Arduino IDE和seeds庫引用它們時，請使用seeds命名)。

3)使用另一個小的Protobuf監聽串口

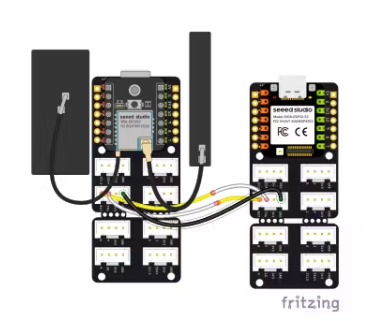

讓我們這樣把兩塊板連接起來。重要的是TX要轉到RX，反之亦然。暫時不要連接3V3。

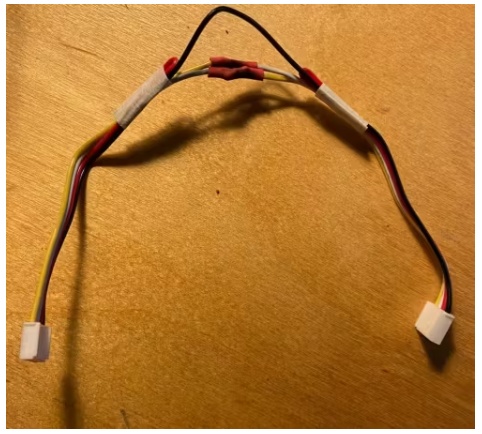

為了有串行通信的電纜，我改變了一個grove連接器，使其可以將TX更改為RX，反之亦然。

在安裝了Meshtastic Protobuf庫之后，我們可以運行這段代碼來讀取通過串行端口傳遞的數據，并讀取串行端口中接收到的所有節點。不要擔心：我們將微調這段代碼，以便做更少的事情。

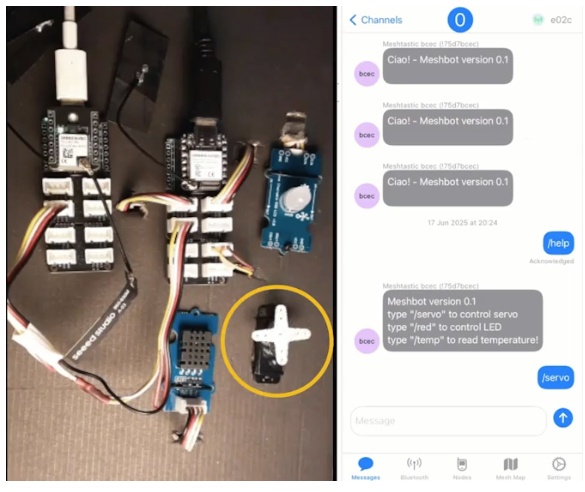

4) Meshbot基本任務：機器人結構。

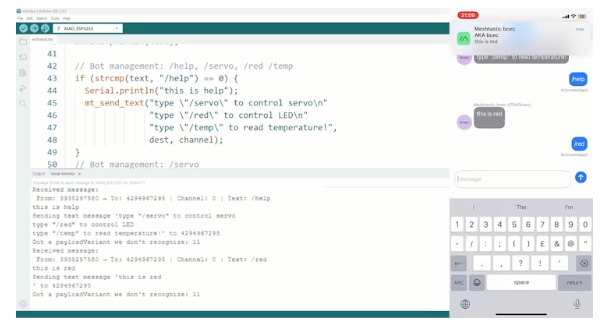

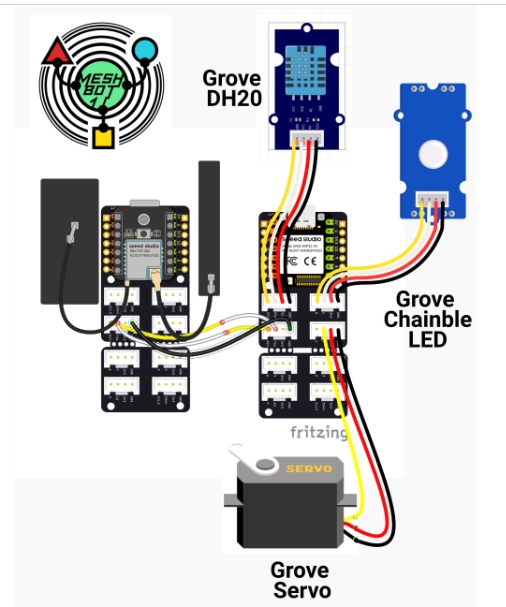

假設我們想讓bot對4個命令做出反應：/help， /servo, /red, /temp

?“/help”會回復所有的信息

?“/servo”將觸發一些微伺服運動

?“/red”將觸發Chainable LED

?“/temp”將回答從Grove DHT20感知到的溫度和濕度

在這個場景中，您應該能夠通過接收到的任何命令觸發這些狀態。顯然，我們可以通過指定要服從哪個通道或發送方來保護我們的系統。

請測試所有的傳感器和執行器，現在讓我們總結代碼。

這是Meshbot v0.1的最終版本!
